工程名稱：常州圩塘菜市場拱形屋頂拆換工程

建設單位：常州圩塘菜市場

施工單位：江蘇杰達鋼結構工程有限公司

工程地點：江蘇省常州市新北區圩塘菜市場

工程面積：拱形屋頂約2000㎡+兩側過道及附屬工程約1000㎡

概況：
該菜市場拱形屋頂跨度約24米，長度約66.5米；兩側過道約寬4米，長66.4米；
本工程建筑結構為左側拱形屋頂直板過道屋頂，右側夾芯板過道屋頂，菜市場主體屋頂為金屬拱形波紋鋼屋蓋結構；
杰達鋼構施工人員于2016年12月15日進場，前期進行兩側過道的拆除，為方便拱形屋頂?shù)跹b進行過道雨篷的拆除；拱形屋頂拆除時先拆除拱形屋頂山墻，后用25TK5吊車吊卸、氧氣乙炔切割拱腳的方式拆除拱形屋頂；安裝拱形屋頂時，先進行主體拱形屋頂?shù)膲盒?、組裝、吊裝，吊裝完畢后，進行山墻瓦的壓型、安裝，而后進行兩側過道（拱形屋頂直板、夾芯板）的安裝，很后進行附屬工程圓弧梁的除銹油漆找補。
杰達鋼構拱形屋頂施工人員施工速度快質量好，收到建設單位、使用單位的一致好評。

下為施工圖片：
一.原圩塘菜市場拱形屋頂圖：
1.原拱形屋頂山墻正視圖


2.原圩塘菜市場拱形屋頂側視圖


3.原拱形屋頂山墻仰視圖


4.原菜市場拱形屋頂山墻角細節落詳圖


5.原圩塘菜市場拱形屋頂過道夾芯板屋面


二、原拱形屋頂拆卸流程
1.杰達鋼構三人正在拆除拱形屋頂山墻單瓦


2.拱形屋頂山墻即將拆除完畢


3.杰達鋼構兩名施工人員正在拆除原有拱形屋頂瓦


4.割除的拱形屋頂瓦被吊車卸到過道中


5.拆卸下得拱形屋頂單元瓦在過道中二次切割


三、拱形屋頂預埋件安裝

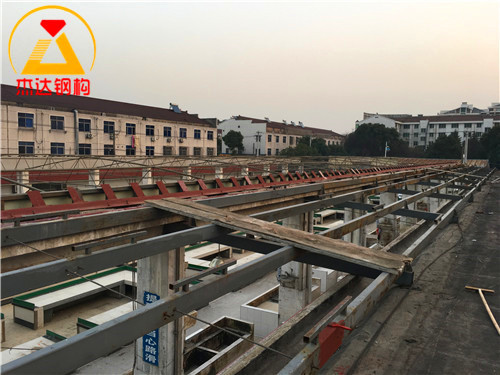

1.拱形屋頂托板已經焊接完畢


2.拱形屋頂托板進行刷漆


3.拱形屋頂托板增加膨脹螺絲固定節點


四、新拱形屋頂制作安裝
1.杰達無梁拱小隊對拱形屋頂進行壓型


2.拱形屋頂直板瓦壓型出瓦


3.拱形屋頂?shù)谝婚叩跹b


4.菜市場拱形屋頂?shù)跹b完畢


5.菜市場拱形屋頂山墻安裝中


6.拱形屋頂過道夾芯板按安裝



附：菜市場拱形屋頂安裝視頻
